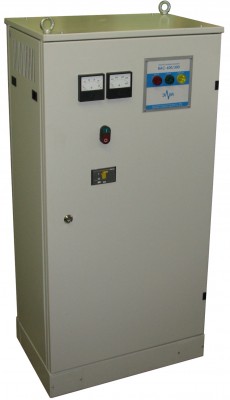

Агрегат выпрямительный ВАС 600/300

Полупроводниковый выпрямительный агрегат силовой ВАС 600/300 может применяться для стартерного запуска мощных агрегатов, вибродуговой электрической сварки постоянным током до 600А, наплавки под слоем флюса (ток до 300А), а также для питания гальванических ванн и других низковольтных потребителей постоянного тока.

Технические характеристики агрегата выпрямительного ВАС 600/300

Исполнение 1 2 3
Напряжение питающей сети, трехфазное, В 380
Частота питающей сети, Гц 50
Потребляемая мощность, кВА 11,2 9,0 10,5
Номинальная мощность, кВт 9,0 7,2 8,1
Номинальное выпрямленное напряжение, В 15; 30 12, 24 27
Номинальный выпрямленный ток, А 600/300 300
Номинальный выпрямленный ток в режиме стартера при напряжении 24, 27, 30 В*, А 1000
Номинальный выпрямленный ток в режиме стартера при напряжении 12, 15 В*, А 2000
КПД, % 77 75 82
Коэффициент мощности 0,80 0,93
Продолжительность перегрузки по току, с 60
Охлаждение воздушное принудительное
Габаритные размеры, мм, не более 600x420x1250
Масса, кг, не более 150

* Режим работы выпрямителя в режиме пуска стартера повторно-кратковременный. Общее число рабочих циклов подряд не более 5 продолжительностью не более 10 секунд при длительности паузы 60 секунд или не более 10 циклов продолжительностью включения не более 10 секунд каждый при длительности паузы 120 секунд.

Агрегат-выпрямитель ВАС 600/300 предназначен для работы в следующих условиях:

  1. температура окружающего воздуха от минус 40 °С до плюс 40 °С;
  2. относительная влажность воздуха не выше 80 % при температуре 20 °С;
  3. высота над уровнем моря до 1000 м;
  4. рабочее значение атмосферного давления от 85,6 кПа (650 мм рт.ст.) до 106,7 кПа (800 мм рт.ст.).

Агрегат выпрямительный ВАС 600/300 не рассчитан для работы:

  1. в среде, насыщенной токопроводящей пылью;
  2. в среде, содержащей едкий газ и пары, разрушающие металлы и изоляцию;
  3. при прямом попадании влаги;
  4. при наличии резких толчков, сильной тряски.

Основные технические данные агрегата-выпрямителя ВАС 600/300 соответствуют ТУ 3416-01-20676426-2003.
