Выпрямитель ТПЕ-20-600

Выпрямитель ТПЕ-20-600 предназначен для питания активных, индуктивных, емкостных и комбинированных нагрузок. Выпрямитель является статическим стабилизированным преобразователем трехфазного переменного тока в выпрямленный. Выпрямитель может быть использован в качестве первичного регулируемого источника питания статического преобразователя.

Выпрямитель может питать нагрузки, требующие полную гальваническую нагрузку от сети. Выпрямитель допускает параллельную работу с аналогичным выпрямителем на общую нагрузку.

    Функциональные возможности выпрямителя ТПЕ-20-600:
  • питание нагрузки стабилизированным током при ограничении напряжения 600 В;
  • питание нагрузки стабилизированным напряжением при максимальном токе 20 А;
  • питание нагрузки стабилизированным током при ограничении напряжения менее 600 В;
  • питание нагрузки стабилизированным напряжением при ограничении тока менее 20 А;
  • изменяемая «П»-образная (прямоугольная) внешняя характеристика;
  • индикация текущего параметра, по которому происходит стабилизация (ток или напряжение);
  • защита от перегрузок, короткого замыкания и перегрева тиристорных модулей, силового трансформатора и выходного дросселя с индикацией вида срабатываемой защиты.

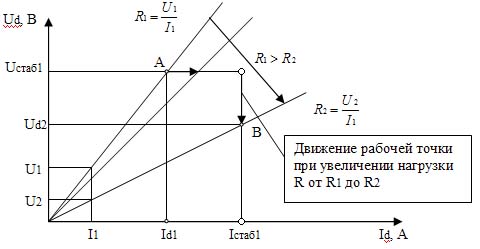

При работе на активную нагрузку R для заданных Uстаб1, Iстаб1 при изменении сопротивления нагрузки режимы работы выпрямителя (стабилизация Id или Ud, а также их величина) изменяются таким образом, как показано на рисунке ниже.

А {Id1; Uстаб1}. Стабилизация Uстаб1.
B {Ud2; Iстаб1}. Стабилизация Iстаб1.

Переход с точки А в точку В происходит при уменьшении сопротивления нагрузки от R1 до R2.

    Условия эксплуатации:
  • высота над уровнем моря не более 1000 м при обеспечении номинальных выходных параметров выпрямителя;
  • температура окружающего воздуха от +10°С до +35 °С;
  • не допускается эксплуатация при выпадении инея внутри выпрямителя;
  • верхнее значение относительной влажности окружающего воздуха до 80 % при температуре +35 °С;
  • окружающая среда не взрывоопасная, не содержащая агрессивных газов и паров, не насыщенная разрушающей пылью и водяными парами, с содержанием не токопроводящей пыли не более 0,2мг/м³.

В части воздействия механических факторов группа условий эксплуатации М2.

Рабочее положение выпрямителя в пространстве — вертикальное, допускается отклонение от вертикали не более 5° в любую сторону.

Режим работы выпрямителя – длительный.

Климатическое исполнение и категория размещения УХЛ4.

Технические характеристики

Номинальное напряжение питающей сети, В 3х380
Номинальная частота питающей сети, Гц 50
Предельное значение отклонения напряжения питающей сети, % ± 10
Предельное значение отклонения частоты питающей сети, % ± 2
Коэффициент мощности в номинальном режиме 0,81
Максимальный входной ток, А 25
Номинальная мощность на выходе, кВт 12
КПД при номинальной нагрузке, не менее, % 90
Диапазон регулирования напряжения на выходе, % 100
Максимальное выходное напряжение, В 600
Минимальное стабилизируемое выходное напряжение, В 50
Минимальный стабилизируемый выходной ток, А 5
Максимальный выходной ток, А 20
Точность автоматического поддержания заданного тока или напряжения на выходе, % от заданного тока, не ниже ± 2
Сопротивление изоляции, мОм, не менее
- в холодном состоянии
- в нагретом состоянии

5
0,5
Срок службы, лет 12
Наработка на отказ, час, не менее 20 000
Средний ресурс работы, час, не менее 40 000
Габаритные размеры, мм 420*600*1250
Масса, кг 120
