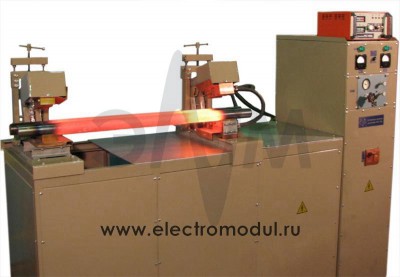

Установка нагрева заготовок УНЗ-150-2

Установка нагрева заготовок УНЗ-150-2 предназначена для нагрева стальных заготовок перед операциями пластической деформации. Нагрев металла осуществляется путем пропускания переменного тока непосредственно через заготовку. Реализуется полуавтоматический нагрев сопротивлением заготовок с зоной нагрева длиной от 100 до 800 мм. Установка предназначена для одновременного нагрева двух заготовок, что позволяет улучшить согласование выходных параметров при нагреве определенных заготовок и в итоге повышает производительность по сравнению с установкой УНЗ-150. Установка легко переналаживается для различных размеров и форм деталей. Повторяемость техпроцесса обеспечивается блоком управления с широким диапазоном изменения параметров и времени нагрева.

Установка отличается незначительным временем переналадки при переходе на заготовки других типоразмеров. Предусмотрена возможность регулирования усилия зажатия заготовки.

Применение установки целесообразно в поточных линиях и во многих случаях позволяет заменить более дорогие установки индукционного нагрева при сходных показателях качества, экономии электроэнергии и степени автоматизации.

Установка может быть использована как источник тока низкого напряжения для нагрева заготовок под пайку и для контактной сварки специфических деталей.

Установка УНЗ-150-2 в стандартной комплектации предназначена для одновременного нагрева двух цилиндрических заготовок диаметрами от 25 до 60 мм. По заказам изготавливаются варианты оснастки для нагрева деталей других форм и размеров.

Дополнительные преимущества установки нагрева заготовок УНЗ-150-2:

  • возможность нагрева только той части заготовки, которая требует термообработки; оставшаяся часть заготовки не имеет окалины;
  • в связи с высокой скоростью нагрева уменьшается толщина слоя окалины.

По предварительным заказам могут быть изготовлены более мощные установки.

Технические характеристики установки УНЗ-150-2:

Напряжение питания, В 380
Напряжение питания цепей управления, В 380
Номинальный длительный входной ток, А 200
Выходное напряжение холостого хода, В 3...12
Число дискретный ступеней регулирования мощности (с переналадкой) 16
Диапазон изменения уставок времени нагрева, с 2...480
Диапазон плавного регулирования выходного тока, % 50...100
Максимальное значение длительного выходного тока, А 16000
Максимальный вторичный ток, А 40000
Максимальная потребляемая мощность при ПВ=50 %, кВА 150
Диапазон диаметров нагреваемых заготовок (со штатными электродами), мм 25...60
Охлаждение электродов водяное, принудительное
Охлаждение силового трансформатора водяное, принудительное
Расход охлаждающей воды, л/мин, не более 4,5
Давление охлаждающей воды, кгс/см² 1,5...3
Система зажима заготовки пневматическая
Давление воздуха пневмосистемы, атм. 2...5
Масса установки, кг, не более 450
Габариты рабочего стола (без узлов зажима заготовок) , (ширина, высота, глубина), мм, не более 1600*900*600
Габариты стойки управления (ширина, высота, глубина), мм, не более 400*1600*600

Установка предназначена для работы в следующих условиях: температура окружающей среды от +1 °С до +35 °С, верхнее значение влажности окружающей среды до 80 % при 25 °С, атмосферное давление от 84,0 кПа (630 мм рт. ст.) до 06,7 кПа (800 мм рт. ст.); температура охлаждающей воды от +5 °С до +25 °С; окружающая среда невзрывоопасная.

Степень защиты установки – 1Р00, частей, находящихся под напряжением сети – 1Р20 по ГОСТ 14254-96. Класс установки по способу защиты человека от поражения электрическим током – 01 по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.8-75.
