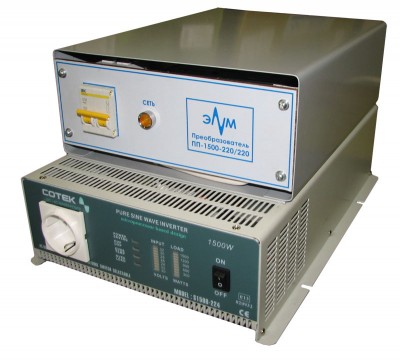

Преобразователь напряжения 220 В постоянного тока ПП 1500-220/220

Преобразователь напряжения 220 В постоянного тока ПП 1500-220/220 предназначен для питания приемников электроэнергии с мощностью потребления до 1500 ВА однофазным напряжением 220 В переменного тока частотой 50 Гц. Преобразователь может быть запитан от напряжения постоянного тока 24 В а также от напряжения переменного тока 220 В. В случае питания от переменного тока преобразователь может использоваться в качестве высококачественного стабилизатора переменного напряжения.

Преобразователь выполнен по принципу двухступенчатого преобразования напряжения. На первой ступени производится преобразование напряжения электропитания постоянного тока 220 В в напряжение постоянного тока 24 В с гальваническим разделением цепей с помощью трансформатора. Вторая ступень преобразует напряжение постоянного тока 24 В в напряжение переменного тока 220 В синусоидальной формы. Преобразователь может быть запитан от напряжения постоянного тока 24 В. Допускаемый диапазон напряжения данного источника – от 20 до 30 В. Потребляемый ток до 60 А.

Преобразователь применяется на судах для питания различной электроаппаратуры, в том числе бытовой. Преобразователь может применяться в качестве составной части системы бесперебойного питания с аккумуляторной батареей напряжением 24 В.

Технические характеристики:

Номинальное значение напряжения электропитания постоянного тока, В 220
Рабочий диапазон напряжения электропитания постоянного тока, В 140...330
Рабочий диапазон напряжения электропитания переменного тока, В 100...250
Номинальное значение выходного напряжения переменного тока, В 220
Номинальное значение частоты выходного напряжения, Гц 50
Номинальное значение полной мощности нагрузки, ВА 1500
Рабочий диапазон мощности нагрузки от номинального значения, % 0...100
Вид нагрузки активная, активно-индуктивная, активно-емкостная, нелинейная
Рабочий диапазон коэффициента мощности нагрузки 0,7...1
Коэффициент искажения синусоидальности выходного напряжения при номинальном значении мощности активной нагрузки, %, не более 5
Ток, потребляемый преобразователем при номинальных значениях входного напряжения и полной мощности нагрузки, А, не более 10
Габаритные размеры, мм 400х190х280
Масса преобразователя, кг, не более 10

Преобразователь имеет защиту от перегрузок и короткого замыкания в нагрузке, от пониженного либо повышенного напряжения электропитания, а также от перегрева.

Автоматическое отключение преобразователя происходит при выходе напряжения электропитания за пределы допустимого диапазона. Автоматическое включение преобразователя происходит при возвращении электропитания в пределы рабочего диапазона.

Электрическая прочность изоляции вход – выход – не менее 1000 В переменного тока частотой 50 Гц.

Способ охлаждения – принудительная вентиляция.

Преобразователь рассчитан на непрерывную круглосуточную работу в закрытых помещениях при следующих климатических условиях: температура окружающей среды от 0`С до +40`С; относительная влажность воздуха до 90 % при температуре среды +25`С.

Гарантийный срок эксплуатации преобразователя – 12 месяцев
