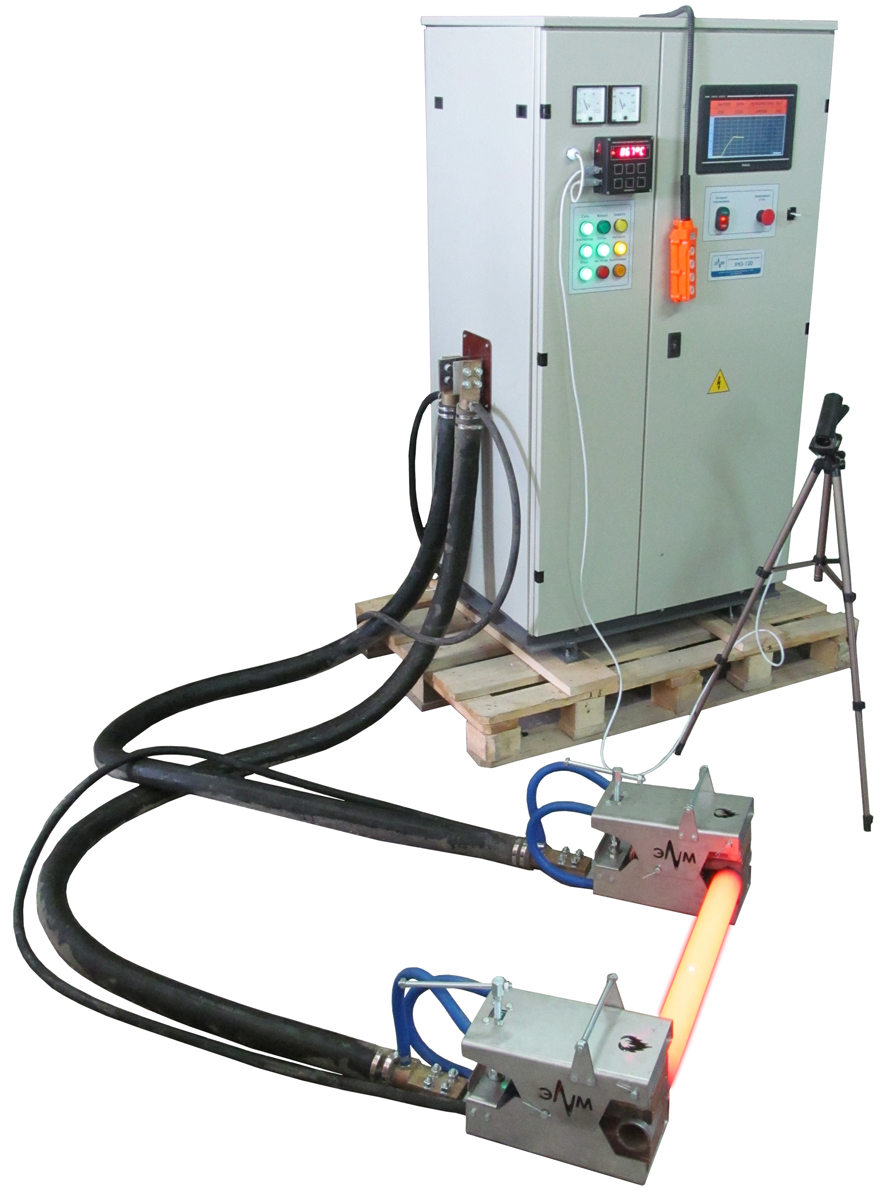

Установка нагрева заготовок УНЗ-120
Установка нагрева заготовок, включающая в себя токоподводящие гибкие силовые водоохлаждаемые кабели с контактными зажимами, предназначена для местной термической обработки деталей из различных сплавов. Наиболее эффективно применение установки для термообработки труб из легированных сталей после гибки или сварки в энергетике, например, при производстве теплообменников и котельного оборудования.
Нагрев происходит счет омических потерь при протекании тока значительной величины непосредственно через участок заготовки.
Функциональные возможности установки:
- регулирование и стабилизация величины рабочего тока в заготовке;
- задание интервалов времени обработки;
- контроль температуры заготовки и стабилизация температуры заготовки;
- ограничение мощности установки для исключения перегрева силового трансформатора;
- контроль интегральных характеристик нагрева, в частности, величины тепловой энергии, введенной в тело заготовки;
- хранение в памяти набора подобранных технологических программ обработки различных деталей;
- диагностика неисправностей;
- выдача сигнала готовности заготовки.
Дополнительно блок управления обеспечивает управление внешней автоматикой (например пневмоклапаном) посредством выдачи сигнала +24В на колодку для подключения внешних цепей.
В комплект поставки установки нагрева входят:
- Блок силового трансформатора с водяным охлаждением, со встроенным тиристорным контактором-регулятором с водяным охлаждением.
- Два гибких водоохлаждаемых токоподвода с ручными контактными водоохлаждаемыми зажимами.
- Щит управления с программируемым блоком управления.
- Пульт дистанционного управления.
- Дистанционный инфракрасный пирометр.
- При отсутствии у заказчика централизованной системы подачи охлаждающей воды по отдельному заказу установка комплектуется замкнутой системой водяного охлаждения.
Режимы работы
В режиме «Отладка» нагрев детали происходит на различной мощности - поэтапно, переход от этапа к этапу осуществляется оператором вручную. В режиме «Отладка» задается только один параметр – «мощность».
В режиме «Энергия», на каждом этапе деталь выдерживается заданное время, переход от этапа к этапу осуществляется автоматически по запрограммированному циклу. В этом режиме для каждого этапа задается два параметра, «мощность» и «время»
В режиме «Температура», переход от одного этапа к другому осуществляется автоматически, при нагреве детали до заданной температуры. В режиме «температура» для каждого этапа задается два параметра, «мощность» и «температура».
Технические характеристики
Напряжение питания, В | 380 |
Напряжение питания цепей управления, В | 220, 380 |
Максимальный длительный потребляемый ток, А | 390 |
Выходное напряжение холостого хода, В | до 36 |
Число ступеней регулирования | 2 |
Максимальный длительный выходной ток, А | 6000 |
Максимальная потребляемая мощность, кВА | 120 |
Диапазон плавной регулировки выходной мощности, % | 20-100 |
Расход охлаждающей воды, л/мин | 12 |
Давление охлаждающей воды, кгс/см2 | 1,5…3 |
Масса установки, кг, не более | 560 |
Габариты (высота, ширина, глубина), мм, не более
- блока силового трансформатора - программируемого блока управления |
930х880х750 500х400х220 |
Гарантийный срок эксплуатации установки нагрева составляет 12 месяцев с момента отгрузки заказчику.
-
При заказе установки необходимо указать:
- диапазон геометрических размеров нагреваемых заготовок;
- материал заготовки и диапазон длины нагреваемого участка заготовки;
- температуру нагрева и желаемое время нагрева до заданной темпертуры;
- желаемую длину гибких токоподводов.
Установка предназначена для работы в следующих условиях: температура окружающей среды от +1 °С до +35 °С, верхнее значение влажности окружающей среды до 80 % при 25 °С, атмосферное давление от 84,0 кПа (630 мм рт. ст.) до 06,7 кПа (800 мм рт. ст.); температура охлаждающей воды от +5 °С до +25 °С; окружающая среда невзрывоопасная.
Степень защиты установки – IР00, частей, находящихся под напряжением сети – IР10 по ГОСТ 14254-96. Класс установки по способу защиты человека от поражения электрическим током – 01 по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.8-75.
