Источник питания В-ТПП-160-300
Источник стабилизированного питания В-ТПП-160-300 предназначен для использования в качестве источника питания колесно-моторного блока под локомотивом при проведении диагностических работ. Источник питания может использоваться для испытания (опробования) на холостом ходу тяговых двигателей после ремонта.
Наличие регулировки по напряжению позволяет выпрямителю регулировать скорость вращения колесной пары. При необходимости выполняется измерение и индикация частоты вращения колесной пары.
Источник питания - выпрямитель может питать активную, индуктивную и комбинированную нагрузку.
Источник питания выпускается согласно ТУ 3416-002-20676426-2010, соответствует ГОСТ 18142.1-85. Сертификат соответствия № ТС RU C-RU.MH10.B.00804
Структура условного обозначения В-ТПП-160-300:
В - тип источника питания - выпрямитель;Т - род тока питающей сети (трехфазный переменный);
П - род тока на выходе выпрямителя (постоянный);
П - способ охлаждения - принудительное воздушное;
160 – максимальный выходной ток, А;
300 – номинальное выходное напряжение, В.
Функциональные возможности выпрямителя:
- изменяемая прямоугольная внешняя характеристика;
- индикация текущего параметра, по которому происходит стабилизация (ток или напряжение);
- защита от неправильного подключения нагрузки с АБ, от перегрузок, от короткого замыкания и перегрева силового трансформатора, силовых полупроводниковых приборов с соответствующей индикацией.

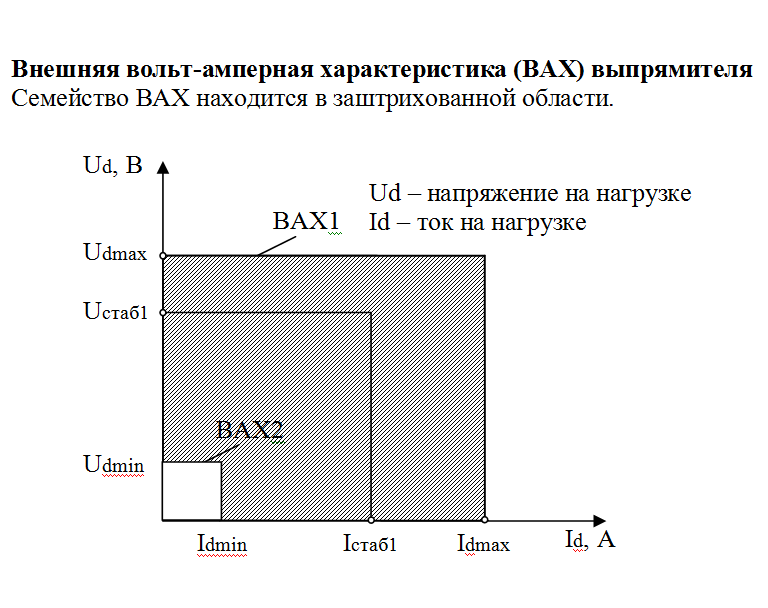

Внешняя вольт-амперная характеристика (ВАХ) выпрямителя
Семейство ВАХ находится в заштрихованной области, см. рис.2
Технические данные
| Наименование | Величина |
|---|---|
| Номинальное напряжение питающей сети, В | 3x380 |
| Номинальная частота питающей сети, Гц | 50 |
| Предельное значение отклонения напряжения питающей сети, % | ± 10 |
| Предельное значение отклонения частоты питающей сети, % | ± 2 |
| Коэффициент мощности в номинальном режиме: | 0,76 |
| Максимальный входной ток (кратковременно), А, не более | 80 |
| Потребляемая мощность в продолжительном режиме, не более, кВт | 30 |
| Максимальная мощность на выходе (кратковременно), кВт: | 40 |
| КПД при номинальной нагрузке, не менее, % | 88 |
| Выходное регулируемое выпрямленное напряжение питания ТЭД, В | 5-300 |
| Максимальный ток нагрузки (кратковременно), А | 160 |
| Допустимый ток нагрузки в продолжительном режиме, А | 75 |
| Точность автоматического поддержания заданного выпрямленного тока или напряжения в диапазоне регулирования в % от максимального, не ниже | ± 2 |
| Сопротивление изоляции, мОм, не менее
- в холодном состоянии - в нагретом состоянии |
5 0,5 |
| Срок службы, лет | 12 |
| Наработка на отказ, час, не менее | 8000 |
| Средний ресурс работы, час, не менее | 40 000 |
| Габаритные размеры, мм, не более | 420*600*1450 |
| Масса, кг, не более: | 225 |
Режим работы выпрямителя при выходном токе до 75А и при напряжении не более 250В – длительный. При превышении указанных пределов режим работы - кратковременный.
Гарантийный срок эксплуатации источника питания бортовой сети В-ТПП-160-300 составляет 30 месяцев с момента перехода права собственности на товар к покупателю.
Условия эксплуатации:
- высота над уровнем моря не более 1000 м при обеспечении номинальных выходных параметров выпрямителя;- температура окружающего воздуха от -10°С до +40 °С;
- не допускается эксплуатация при выпадении инея внутри выпрямителя;
- верхнее значение относительной влажности окружающего воздуха до 98 % при температуре +25 °С;
- окружающая среда не взрывоопасная, не содержащая агрессивных газов и паров, не насыщенная разрушающей пылью и водяными парами, с содержанием не токопроводящей пыли не более 0,2мг/м³.
В части воздействия механических факторов группа условий эксплуатации М2. Климатическое исполнение УХЛ для категории размещения 3.1.
Рабочее положение выпрямителя в пространстве — вертикальное, допускается отклонение от вертикали не более 5° в любую сторону.
